Módulo para diseño de malla de tierras

Módulo de Diseño de Malla de Tierra para Subestaciones Eléctricas

Este módulo es el asistente perfecto para diseñar y optimizar el sistema de malla de tierra en subestaciones eléctricas, asegurando un diseño eficiente, seguro y conforme a los requisitos del estándar IEEE Std. 80. Con una interfaz intuitiva y amigable, permite realizar un modelado en 2 dimensiones del arreglo de la malla, facilitando la disposición precisa de los conductores horizontales y verticales dentro del área definida.

Características principales:

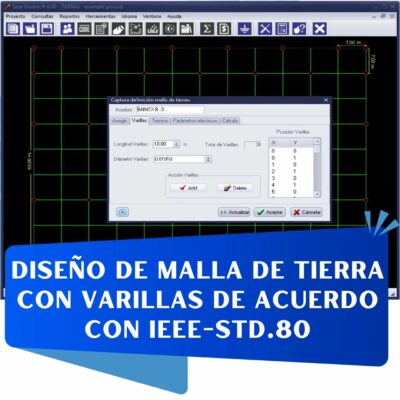

• Modelado en 2D: Diseña la malla de tierra de manera visual y precisa, con la opción de colocar varillas de tierra tanto en el perímetro como en el interior de la malla, asegurando una distribución óptima.
• Información detallada del terreno y para el cálculo: La aplicación permite capturar los parámetros del terreno y la capa superficial de la malla, así como los datos eléctricos relevantes, incluyendo la corriente de falla a disipar, tiempo de duración de la falla, tensión de la subestación y potencia.

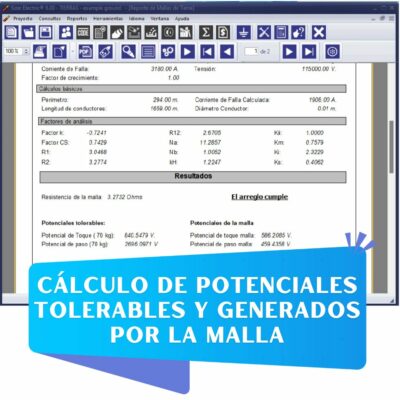

• Cálculo de resistencia y potenciales: Calcula la resistencia de la malla tanto para suelos de una sola capa como para suelos bicapa, utilizando el método de Schwarz. Asegura el cumplimiento de los requisitos de seguridad mediante el cálculo de los potenciales tolerables y la validación de los potenciales de toque y potenciales de paso.

Seguridad y validación:

• Cumplimiento de seguridad: Valida que los valores de potencial generados por la malla se mantengan dentro de los límites tolerables para el cuerpo humano (tanto para personas de 50 kg como de 70 kg), garantizando la seguridad del personal de operación y mantenimiento.
• Validación de diseño: La herramienta permite realizar una evaluación rápida del diseño para verificar su cumplimiento con los estándares de seguridad. Si el diseño no cumple con los requisitos, puedes hacer ajustes rápidamente hasta lograr un diseño seguro y eficiente.

Funcionalidades avanzadas:

• Memoria descriptiva detallada: El programa genera una memoria descriptiva completa que detalla el procedimiento para calcular los parámetros de diseño de la malla de tierra, cubriendo todos los aspectos necesarios para cumplir con los requisitos de las entidades de supervisión.

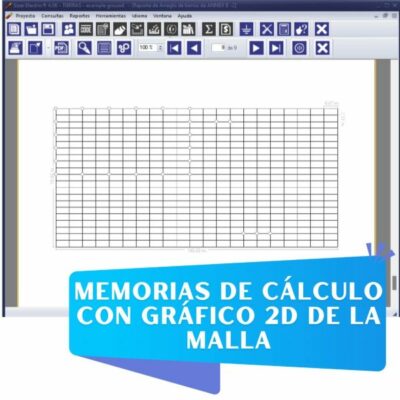

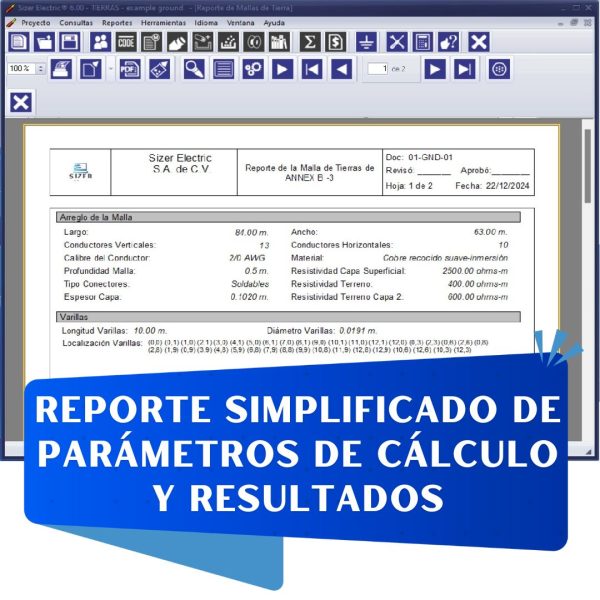

• Diseños esquemáticos y reportes: Los reportes incluyen diseños esquemáticos en 2D, referencias bibliográficas y todos los detalles técnicos necesarios para la validación del diseño eléctrico. Los informes pueden ser personalizados y guardados para futuras referencias o auditorías.
• Optimización y ahorro de tiempo: Con esta herramienta, puedes ahorrar horas de trabajo en el diseño de mallas de tierra. En solo minutos podrás evaluar si el diseño cumple con los requisitos y realizar las adecuaciones necesarias para asegurar la eficiencia y seguridad del sistema. Además, la herramienta permite modificar cualquier parámetro del diseño para garantizar el diseño óptimo y más económico de la malla de tierra.

Este módulo es la solución ideal para ingenieros y diseñadores de sistemas eléctricos que buscan un diseño rápido, seguro y preciso para las mallas de tierra en subestaciones, cumpliendo con todos los estándares de seguridad y eficiencia.
